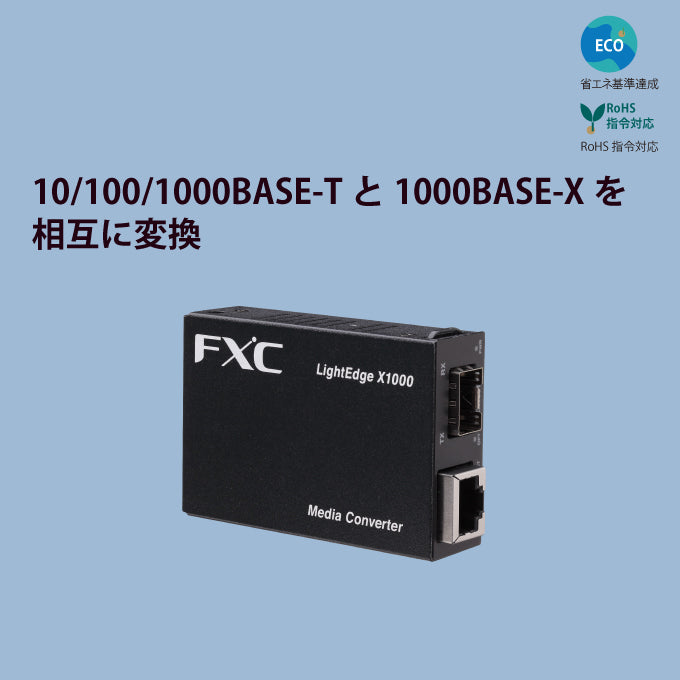

FXC LightEdgeXchange1000シリーズ LEX1851 LEX1852 10/100/1000BASE-T/1000BASE-X メディアコンバータ
FXC LightEdgeXchange1000シリーズ LEX1851 LEX1852 10/100/1000BASE-T/1000BASE-X メディアコンバータ
通常価格
¥74,800
通常価格
セール価格
¥74,800
単価
/
あたり

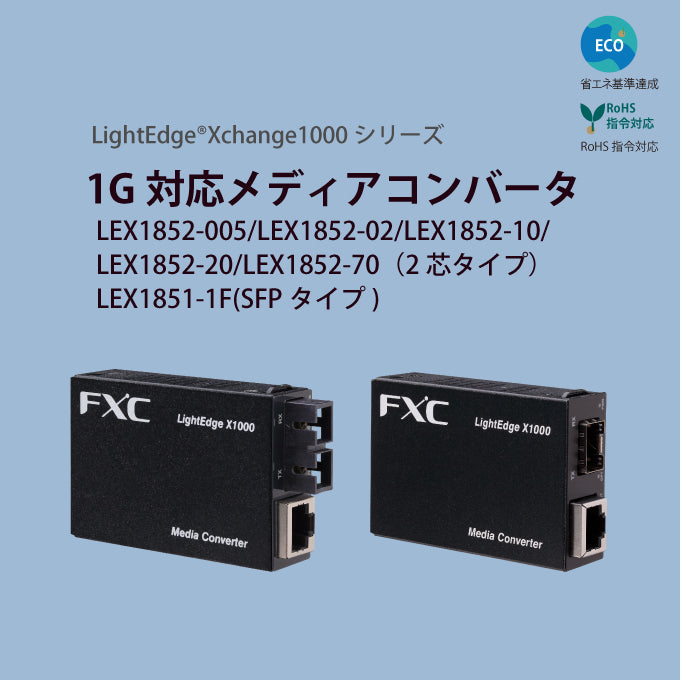

LightEdge® Xchange1000シリーズ
10BASE-T/100BASE-TX /1000BASE-T to 1000BASE-SX/LX メディアコンバータ
豊富な機能をDIPスイッチで実現、
様々な光ネットワーク構築をサポート

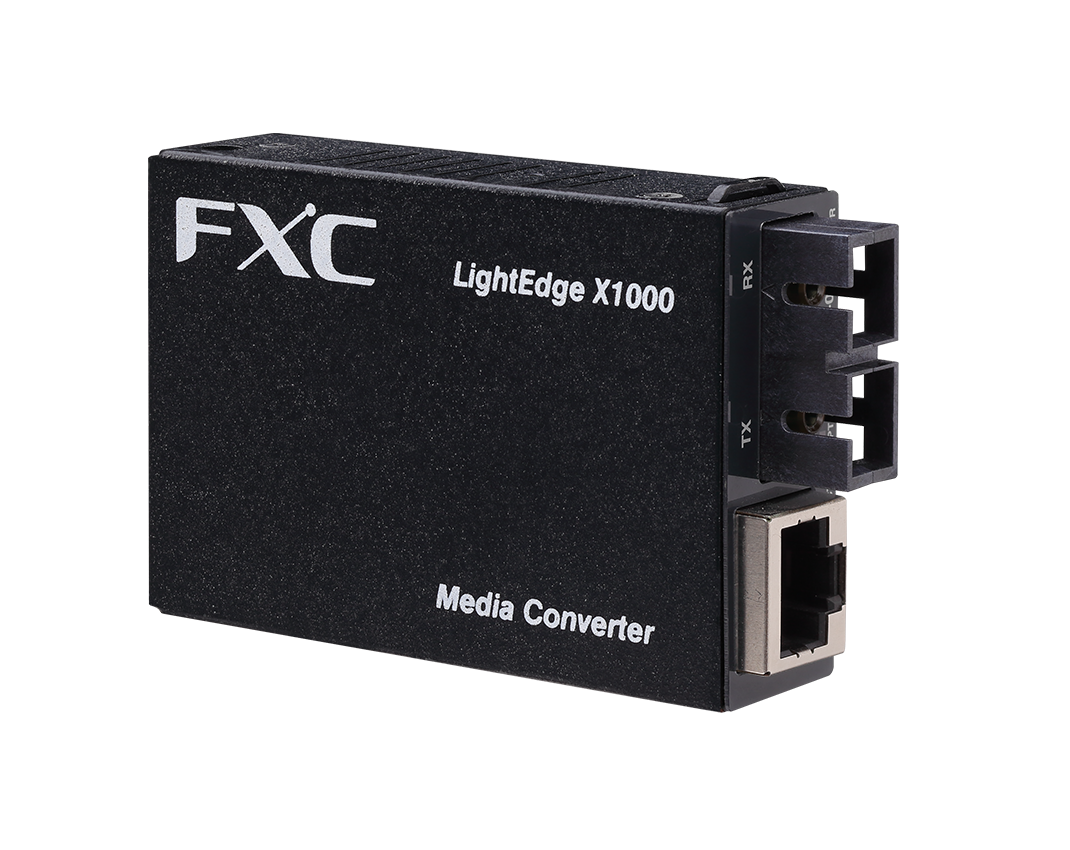

LEX1851、LEX1852シリーズは10BASE-T/100BASE-TX/1000BASE-Tポートを1000BASE-SX/SX2/LX/ZXポート、またはSFPに変換するメディアコンバータです。
LightEdge® Xchange1000シリーズは、様々な機能をDIPスイッチで変更ができ、スタンドアローンの幅広いネットワークメントに柔軟に対応します。
コンパクトを追求し、尚且つ、信頼性と堅牢性の高いメディアコンバータ製品シリーズです。
キャリア向けから、スタンドアローンまで、幅広いネットワーク構築に対応します。
ギガネットワークを光通信で行いたいお客様に最適なソリューションをご提供します。
-
- LEX1852-005(2芯タイプ)
- RJ45 to 1000BASE-SX (MMF 550m)メディアコンバータ
-
- LEX1852-02(2芯タイプ)
- RJ45 to 1000BASE-SX2 (MMF 2km)メディアコンバータ
-
- LEX1852-10(2芯タイプ)
- RJ45 to 1000BASE-LX (SMF 15km/MMF 550m)メディアコンバータ
-
- LEX1852-20(2芯タイプ)
- RJ45 to 1000BASE-LX (SMF 20km)メディアコンバータ
-
- LEX1852-70(2芯タイプ)
- RJ45 to 1000BASE-ZX (SMF 70km)メディアコンバータ
-

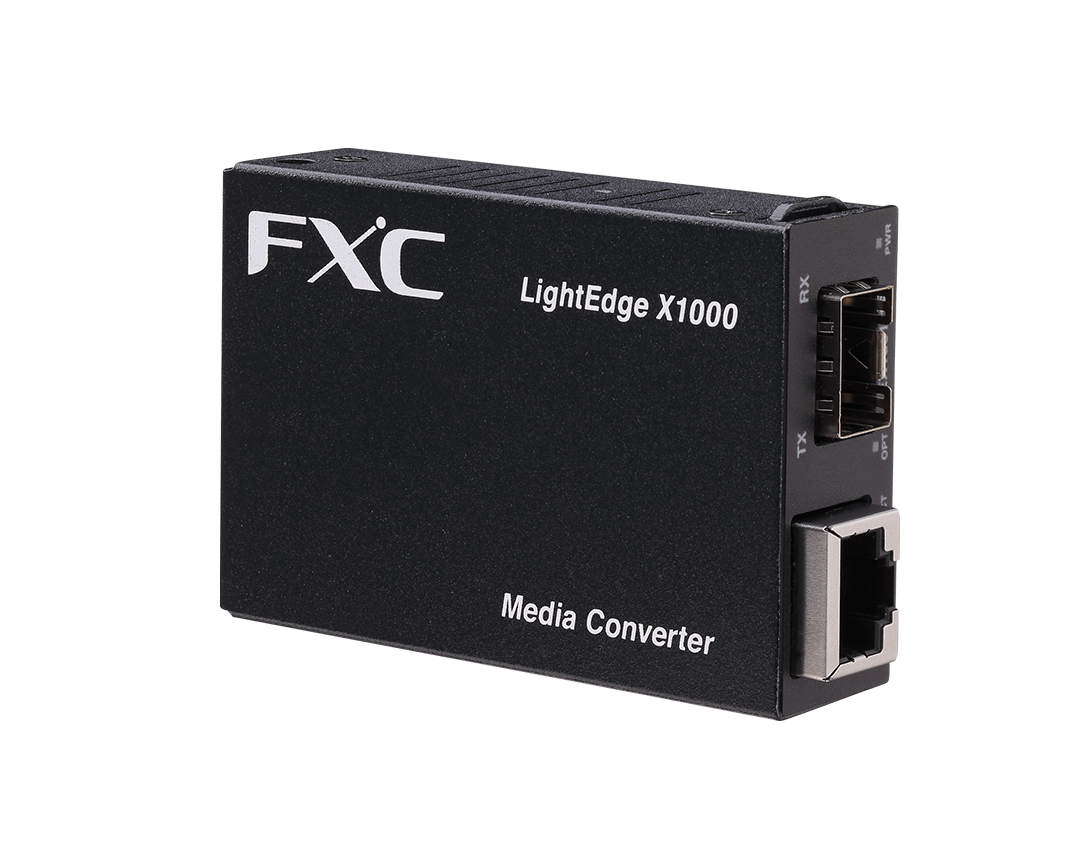

- LEX1851-1F(SFPタイプ)
- RJ45 to SFP メディアコンバータ
特長
- 超コンパクトサイズ(50mm(W)×74mm(D)×20mm(H)突起部含まず)
- 小型光成端箱、配電盤等に取り付け可能です。

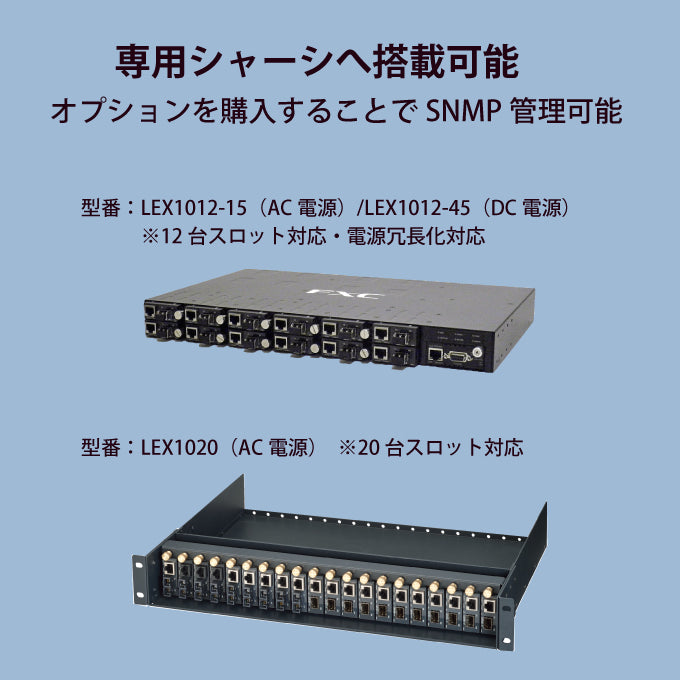

- 12スロットシャーシ(LEX1012)搭載時には、1Uサイズに12台収容可能です。

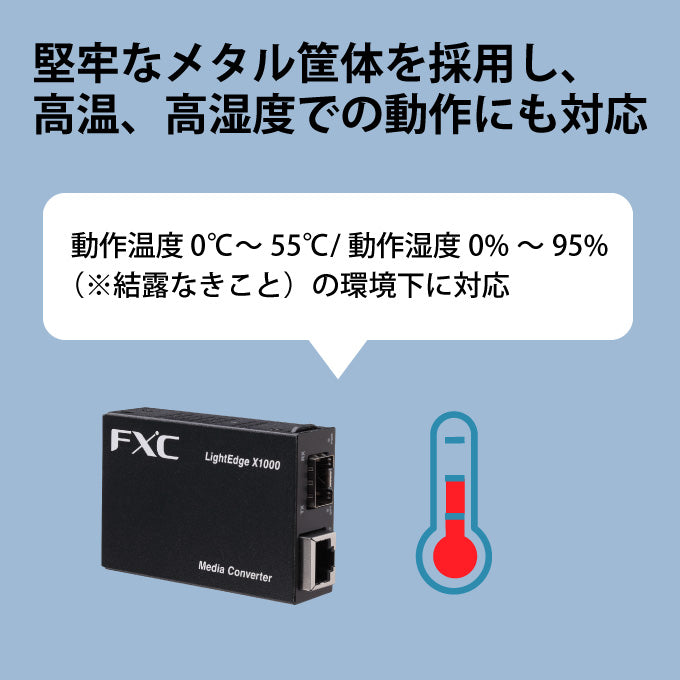

- 動作時温度 0~55℃に対応
- セラミックコンデンサを使用
豊富な機能を搭載
- 10BASE-T/100BASE-TX/1000BASE-Tポートを1000BASE-SX/SX2/LX/ZX/SFPに変換するメディアコンバータ
- RJポートはオートネゴシエーション、MDI/MDI-X自動設定機能を搭載
- DIPスイッチにより、スピード/半二重/全二重/オートネゴシエーションの手動設定が可能
- DIPスイッチにより、AutoMDI/MDI-XまたはForceMDI/MDI-Xを手動設定で選択が可能

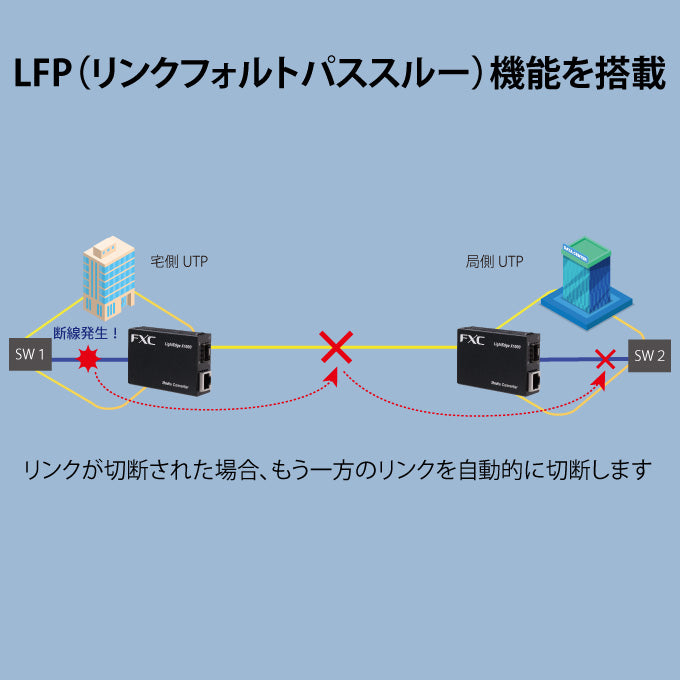

- DIPスイッチにより、LFP(リンクフォルトパススルー)のOFF/ONの手動設定が可能

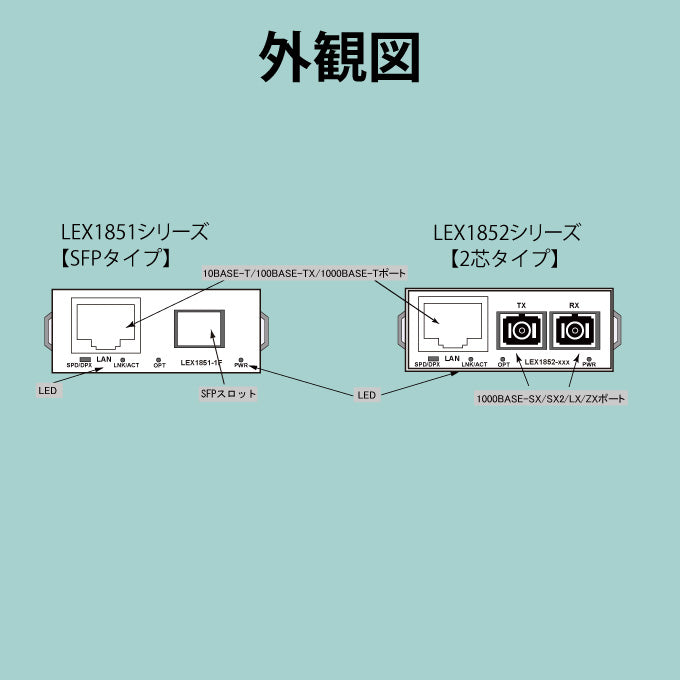

- フロントパネルに各種LED表示
- Advanced ECOモード搭載(DIPスイッチにより、OFF/ON設定可能)
- フラッディングモード搭載(DIPスイッチにより、OFF/ON設定可能)
※有効時はMAC学習しない。 - ジャンボフレーム対応(最大10240バイト)
- EAP/BPDU透過

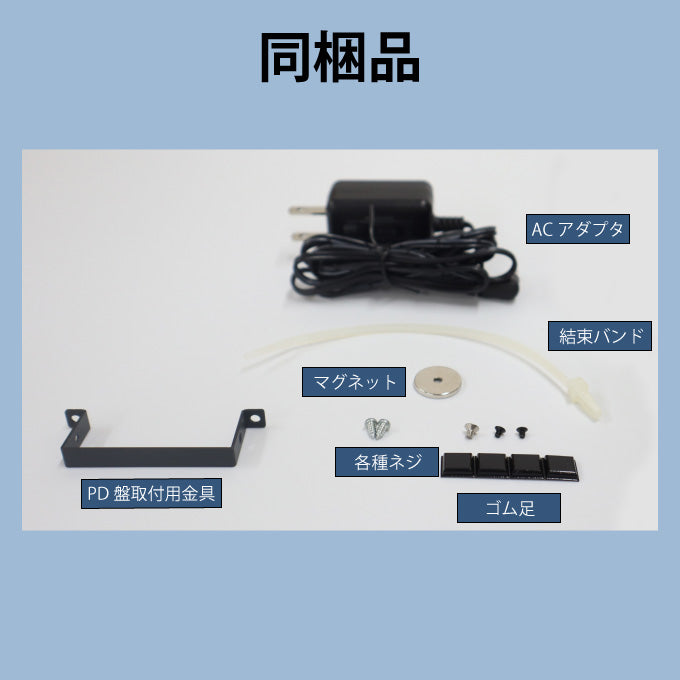

- 各種取付用の同梱物(マグネット、ゴム足、盤取付用金具、抜け止め結束バンド)
仕様
型番 | LEX1852-005(2芯タイプ) LEX1852-02(2芯タイプ) |
LEX1852-10(2芯タイプ) LEX1852-20(2芯タイプ) LEX1852-70(2芯タイプ) |
LEX1851-1F(SFPタイプ) | |
---|---|---|---|---|
標準規格 | IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z | |||
データ転送速度 | 10/100/1000Mbps(CSMA/CD) | |||
イーサネット ポート |
10BASE-T/100BASE-TX/1000Base-T ×1ポート(MDI/MDI-X自動切替) | |||
Duplex: Full/Half Auto Negotiation: 対応(通信速度、Full/Half Duplex 固定設定可) |
||||
LEX1852-005: 1000BASE-SX x1ポート (MMF 550m SCコネクタ2芯) LEX1852-02: 1000BASE-SX2×1ポート (MMF 2Km SCコネクタ2芯) |
LEX1852-10: 1000BASE-LX x1ポート(SMF 15Km/MMF 550m SCコネクタ2芯) LEX1852-20: 1000BASE-LX x1ポート(SMF 20Km SCコネクタ2芯) LEX1852-70:1000BASE-ZX x1ポート(SMF 70Km SCコネクタ2芯) |
1000BASE-SX/LX/ZX x1ポート(SFP) | ||
(波長) | LEX1852-005: (850nm) LEX1852-02: (1310nm) |
LEX1852-10/LEX1852-20 (1310nm) LEX1852-70 (1550nm) |
SFPの選択による | |
(出力) | LEX1852-005: -9.5 ~ -4dBm MMF LEX1852-02: -6 ~±0dBm MMF |
LEX1852-10: -9.5 ~ -3dBm SMF LEX1852-20: -8 ~ -2dBm SMF LEX1852-70: ±0 ~ +5dBm SMF |
SFPの選択による | |
(受信感度) | LEX1852-005: -17 ~ ±0dBm LEX1852-02: -18 ~ ±0dBm |
LEX1852-10: -20 ~ -3dBm SMF LEX1852-20: -23 ~ -1dBm SMF LEX1852-70: -24 ~ -3dBm SMF |
SFPの選択による | |
機能 | リンクフォルトパススルー(Default: OFF) | |||
転送方式 | スイッチモード | |||
最大フレームサイズ | 10,240バイト | |||
ACアダプタ 定格入力電圧/周波数 |
AC90~240V 50/60Hz | |||
DC定格入力電圧 | DC5V±5% | |||
最大入力電流 | 2.0A | |||
最大消費電力 | 4.0W | |||
最大発熱量 | 3.44kcal/h | |||
動作時温度/湿度 | 0℃~55℃/0%~95% ※結露なきこと、通気口を塞がないこと |
|||
保管時温度/湿度 | -25℃~70℃/0%~95% ※結露なきこと、通気口を塞がないこと |
|||
外形寸法 | 50mm(W) ×74mm(D) ×20mm(H) ※突起部含まず |
|||
重量 | 最大120g ※ACアダプタ含まず |
|||
適合性 | EMI規格 VCCIクラスA | |||
信頼性 | 435,792h(常温25℃) | 605,722h(常温25℃、但しSFPを除く) | ||
同梱物 | ACアダプタ(PSE対応)、マニュアル、保証書、マグネット、ゴム足、抜け止め結束バンド、PD盤取付金具、取付ネジ |
※LEX1852-10は、マルチモードファイバのコア径及び帯域幅により伝送距離が異なります。
