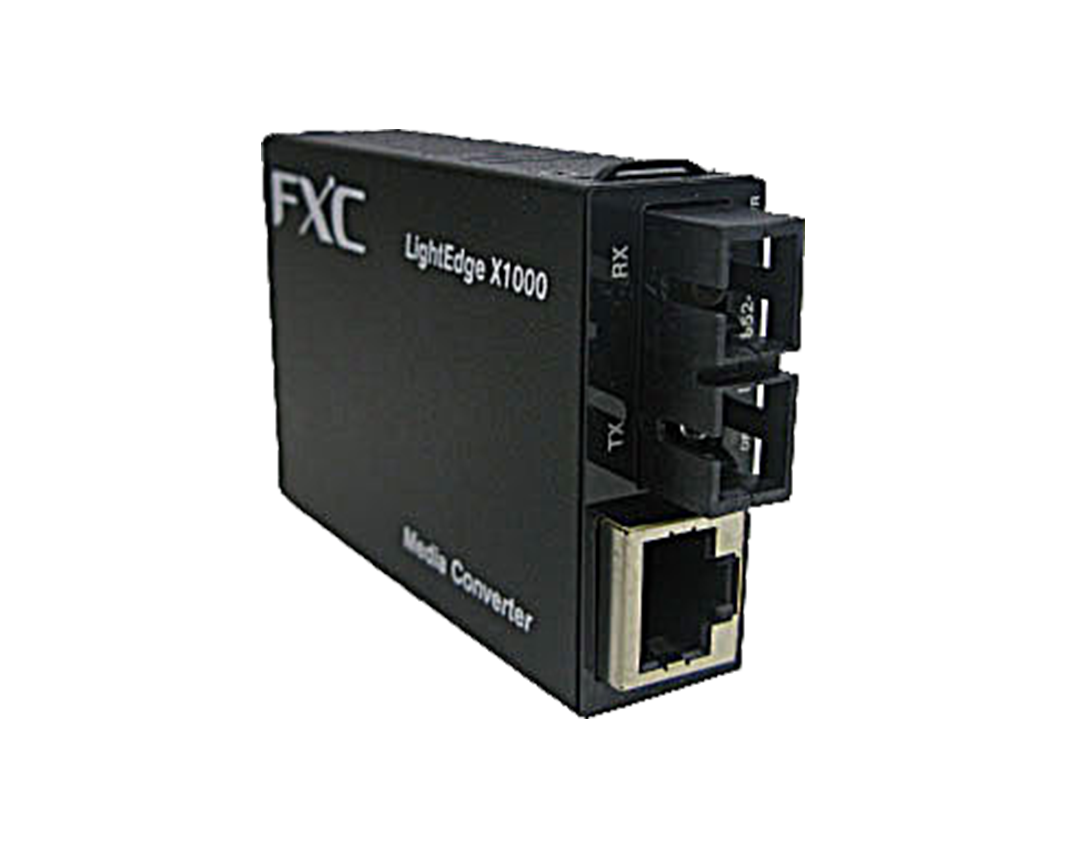

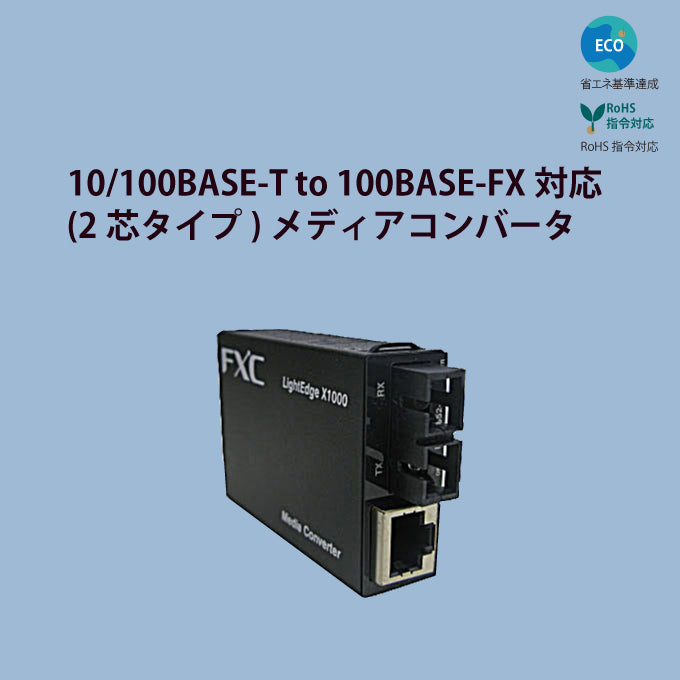

FXC LightEdgeXchange1000シリーズ LEX1842 10/100BASE-T to 100BASE-FX対応(2芯) メディアコンバータ

FXC LightEdgeXchange1000シリーズ LEX1842 10/100BASE-T to 100BASE-FX対応(2芯) メディアコンバータ

¥70,400
¥70,400
セール 売り切れ
税込。 配送料はチェックアウト時に計算されます。
Style
保証保守
LightEdge® Xchange1000シリーズ

10BASE-T/100BASE-TX to 100BASE-FXメディアコンバータ

豊富な機能をDIPスイッチで実現、
様々な光ネットワーク構築をサポート

LEX1842シリーズは10BASE-T/100BASE-TXを100BASE-FXに変換するメディアコンバータです。

LightEdge® Xchange1000シリーズは、様々な機能をDIPスイッチで変更ができ、スタンドアローンの幅広いネットワークメントに柔軟に対応します。コンパクトを追求し、尚且つ、信頼性と堅牢性の高いメディアコンバータ製品シリーズです。キャリア向けから、スタンドアローンまで、幅広いネットワーク構築に対応します。

  • LEX1842-02（2芯タイプ）
    10BASE-T/100BASE-TX to 100BASE-FX メディアコンバータ(MMF 2km)
  • LEX1842-15（2芯タイプ）
    10BASE-T/100BASE-TX to 100BASE-FX メディアコンバータ(SMF 30km)

特長

  • 超コンパクトサイズ（50mm(W)×74mm(D)×20mm(H)突起部含まず）
  • 小型光成端箱、配電盤等に取り付け可能です。

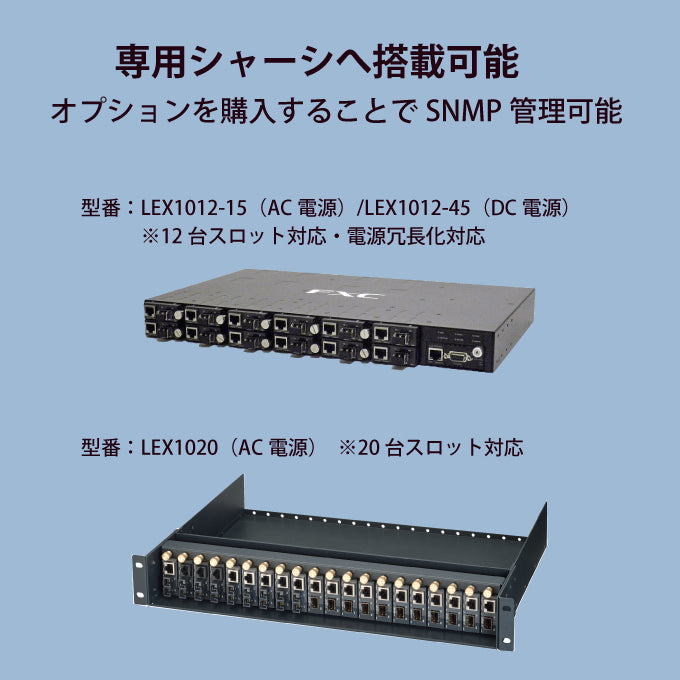

  • 12スロットシャーシ(LEX1012)搭載時には、1Uサイズに12台収容可能です。

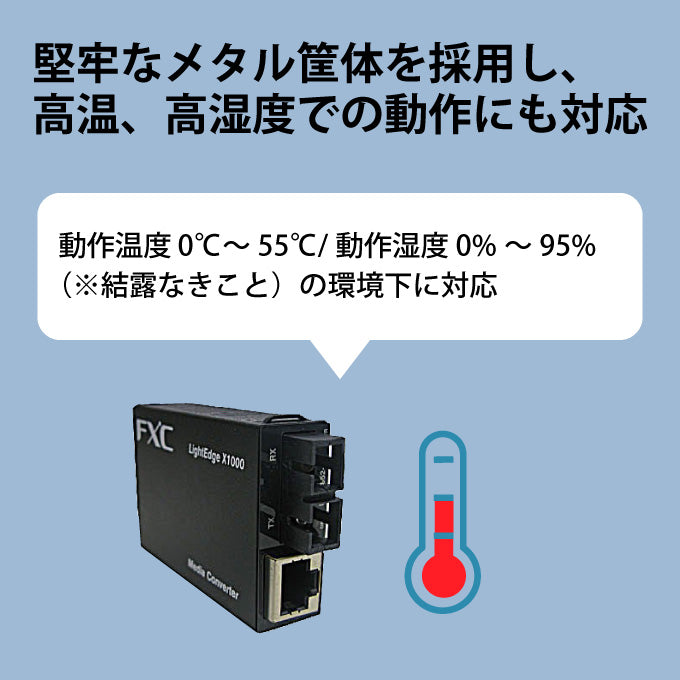

  • 動作時温度 0～55℃に対応
  • セラミックコンデンサを使用

豊富な機能を搭載

  • 10BASE-T/100BASE-TXを100BASE-FXに変換するメディアコンバータ
  • RJポートはオートネゴシエーション、MDI/MDI-X自動設定機能を搭載
  • DIPスイッチにより、スピード/半二重/全二重/オートネゴシエーションの手動設定が可能
  • DIPスイッチにより、AutoMDI/MDI-XまたはForceMDI/MDI-Xを手動設定で選択が可能

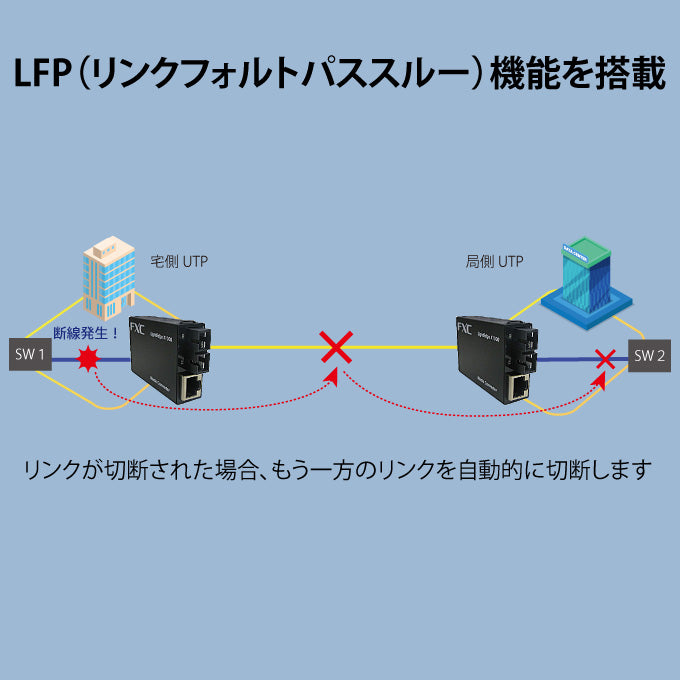

  • DIPスイッチにより、LFP（リンクフォルトパススルー）のOFF/ONの手動設定が可能

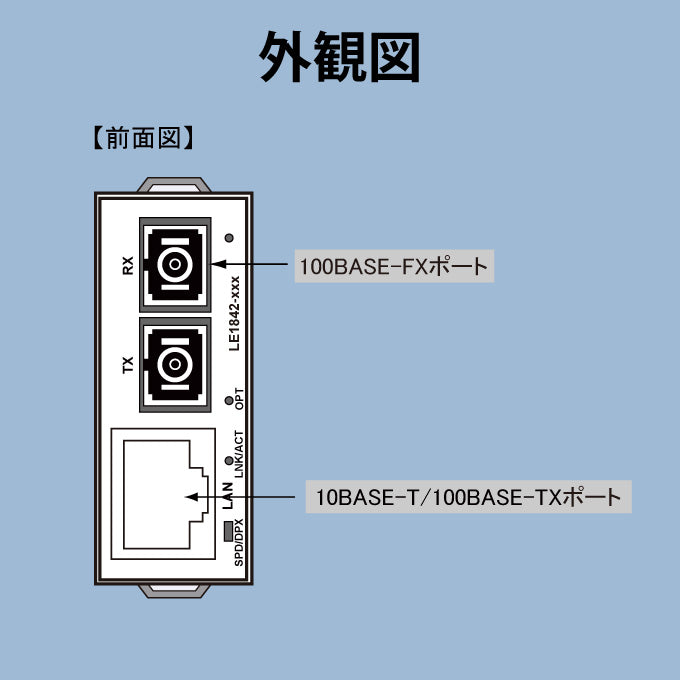

  • フロントパネルに各種LED表示
  • Advanced ECOモード搭載（DIPスイッチにより、OFF/ON設定可能）
  • フラッディングモード搭載（DIPスイッチにより、OFF/ON設定可能）
    ※有効時はMAC学習しない。
  • ジャンボフレーム対応（最大10240バイト）
  • EAP/BPDU透過
  • 各種取付用の同梱物（マグネット、ゴム足、盤取付用金具、抜け止め結束バンド）

仕様

型番 LEX1842-02(2芯タイプ) LEX1842-15(2芯タイプ)
標準規格 IEEE802.3、IEEE802.3u
データ転送速度 10/100Mbps(CSMA/CD)
イーサネットポート 10BASE-T/100BASE-TX ×1ポート(MDI/MDI-X自動切替)
Duplex: Full/Half
Auto Negotiation: 対応（通信速度、Full/Half Duplex 固定設定可）
ファイバー
ポート		 トランシーバ 100BASE-FX ×1ポート
(MMF 2km/SCコネクタ2芯)		 100BASE-FX ×1ポート
(SMF 30km/SCコネクタ2芯)
波長 1,310nm MMF 1,310nm SMF
出力 -20～-14dBm MMF62.5/125µm
-23.5～-14dBm MMF50/125µm		 -15～-8dBm
受信感度 -31～±0dBm -34～±0dBm
機能 リンクフォルトパススルー（Default: OFF）
転送方式 スイッチモード
最大フレームサイズ 10,240バイト
ACアダプタ
定格入力電圧/周波数		 AC90～240V 50/60Hz
DC定格入力電圧 DC5V±5%
最大入力電流 2.0A
最大消費電力 3.0W
最大発熱量 2.58kcal/h
動作時温度/湿度 0℃～55℃/0%～95%
※結露なきこと、通気口を塞がないこと
保管時温度/湿度 -25℃～70℃/0%～95%
※結露なきこと、通気口を塞がないこと
外形寸法 50mm(W) ×74mm(D) ×20mm(H)
※突起部含まず
重量 最大120g
※ACアダプタ含まず
適合性 EMI規格 VCCIクラスA
信頼性 MTBF: 435,792h（常温25℃）

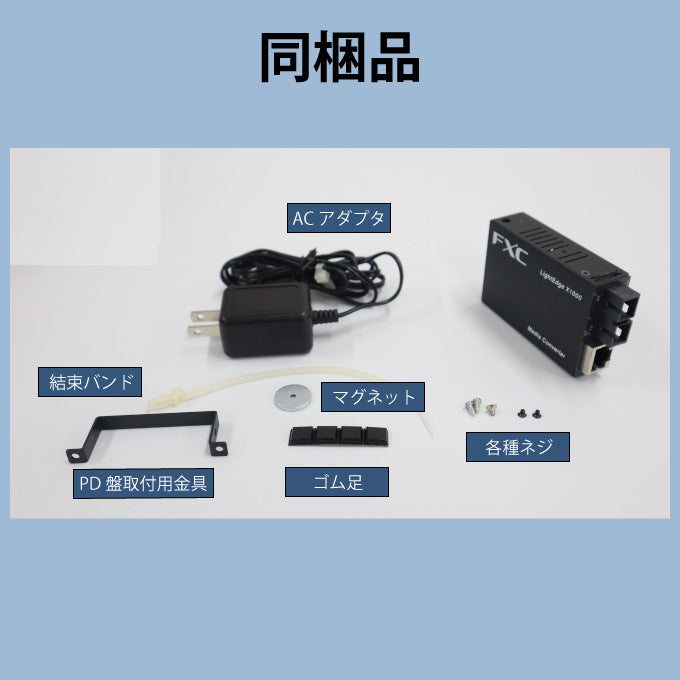

同梱物 ACアダプタ（PSE対応）、マニュアル、保証書、マグネット、ゴム足、アダプタコード抜け防止用インシュロックタイ、PD盤取付金具、取付ネジ
