FXC LightEdgeXchange1000シリーズ LEX1012 ラックマウントシャーシ12slot AC or DC電源搭載メディアコンバータ

¥189,200

セール売り切れ

税込。配送料はチェックアウト時に計算されます。

Style 12スロット用シャーシLEX1012-15（AC電源内蔵） 12スロット用シャーシLEX1012-15-ASB5（AC電源内蔵） 12スロット用シャーシLEX1012-45（DC電源内蔵） 12スロット用シャーシLEX1012-45-ASB5（DC電源内蔵）

保証保守 3年保証 5年保守

数量

LEX1012はANSI/EIA RS-310-D規格及びJIS C6010-2規格の19インチラックに搭載可能な集合型シャーシです。
LEX1012に、単体型メディアコンバータ(LightEdge® Xchange1000シリーズ）を最大12台収納することが可能で、電源ユニットからACまたはDC電源を入力することで各メディアコンバータに電源を供給することができます。
オプションの電源カードLEX1910-15（AC電源）またLEX1910-45（DC電源）を追加実装することによりリダンダント電源構成ができ、電源の信頼性向上を図ることができます。
また、オプションのLEX1930-00（SNMPカード）を追加実装し、LEX1012本体の内部温度の計測や電源及びFANの状態監視が可能です。スロットに搭載されている単体型メディアコンバータの各機能設定、実装状態やリンク状態の監視等が可能です。FANはユニット化されているため交換が可能です。回転状態はWeb GUIでも確認することができます。本装置はコンソールポートとパソコンをRS232Cで接続することにより業界標準であるCLI（Command Line Interface）に対応しています。また、Web GUIから簡単に設定や状態表示を参照することが可能です。

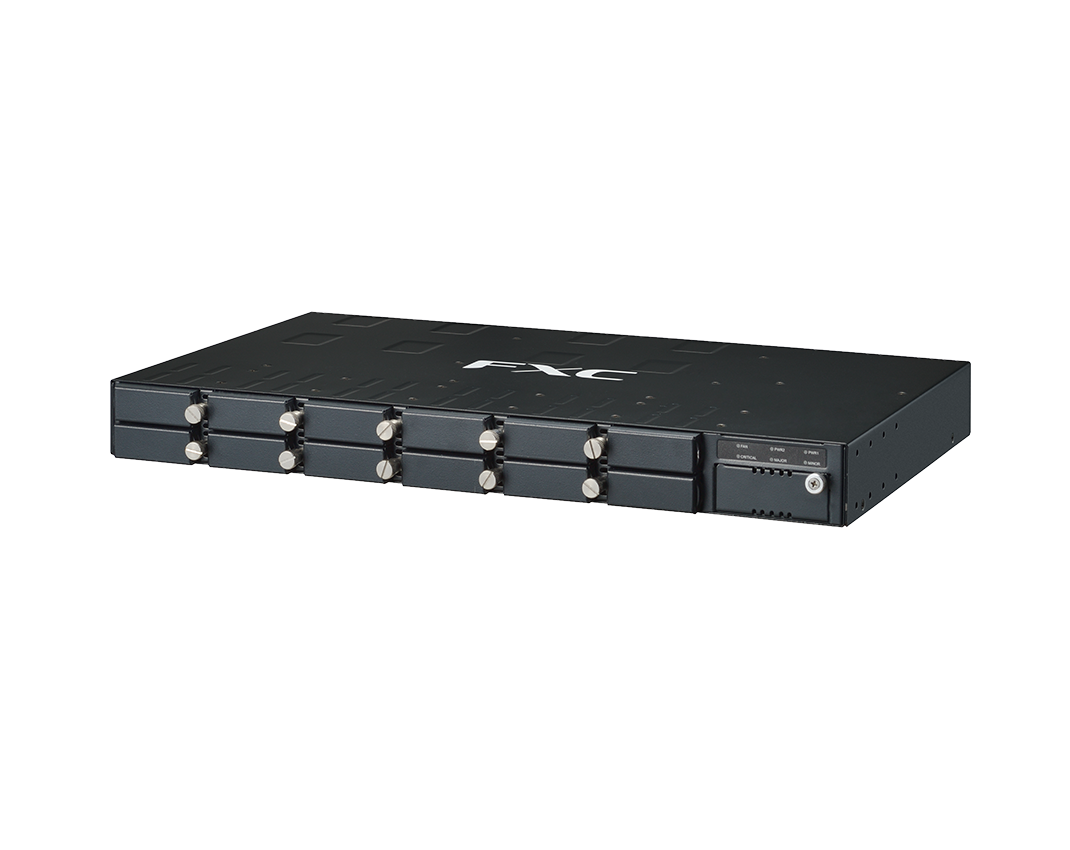

LEX1012-15

AC電源内蔵19インチ12スロットシャーシ
LEX1012-45

DC電源内蔵19インチ12スロットシャーシ

主な機能

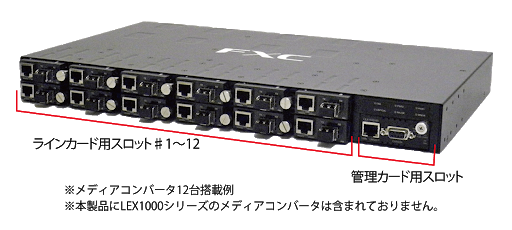

1Uサイズで最大12台のLightEdge® Xchange1000シリーズ
のメディアコンバータを搭載可能。もちろん、各種混載可能。
LEX1930-00 SNMPカード（オプション）を搭載するとSNMPによる監視やWeb GUIコンソール、10/100BASE-TXにて、各カード状況確認や監視が可能。
追加のLEX1910-15/45を搭載し、電源2重化無瞬停を実現します。各種モジュール及び電源、SNMPカードの全てでホットスワップに対応。
マウントブラケットはEIA/TIA規格及びJIS規格に対応。
AC電源及びDC電源いずれも対応可能

※単体型メディアコンバータを設定変更する場合は、LEX1930-00（SNMPカード）が必要となります。LEX1930-00（SNMPカード）が無い場合でも、単体型メディアコンバータはDipスイッチによる設定が反映されます。

主な仕様

型番		LEX1012-15	LEX1012-45
収容カード数		最大12台（LEX1930-00 SNMPカードは含まず）
電源ON/OFF		電源本体にシーソースイッチ
電源	定格入力電圧周波数	AC100～240V (90～264V) 50/60Hz (47～63Hz)	DC 18～72V (16.5～75V) ―
	最大入力電流	3A以下
	最大供給電力	180W
	最大実効消費量	45W(カードフル搭載時)
	最大発熱量	155kcal/h
	最大実効発熱量	39kcal/h
アラームLED	PWR1	正常：緑点灯　異常またはOFF状態：消灯電源ユニット実装：赤点灯（但し電源スイッチがOFF状態）電源回復中：オレンジ　OFF状態または未実装：消灯
	PWR2	正常：緑点灯　異常またはOFF状態：消灯電源ユニット実装：赤点灯（但し電源スイッチがOFF状態）電源回復中：オレンジ　OFF状態または未実装：消灯
	FAN	正常：消灯　異常：赤（FANの故障または500RPM以下）
	MIN(Minor)	正常：消灯　小規模なアラーム：緑点灯
	MAJ(Major)	正常：消灯　中規模なアラーム：オレンジ点灯
	CRT(Critical)	正常：消灯　最も重大なアラーム：赤点灯
環境条件	動作時温度/湿度	0℃～55℃/0%～95%　結露なきこと
環境条件	保管時温度/湿度	0℃～70℃/0%～95%　結露なきこと
重量	LEX1012単体（電源、FANを除く）	3.54kg
	LEX1910-15（AC電源）	1.01kg
	LEX1910-45（DC電源）	0.84kg
	LEX1930-00（SNMP）	0.13kg
	LEX1910-50（FAN）	0.19kg
適合性	EIM規格	VCCIクラスA
環境規格	環境マネジメント	RoHS
同梱物		PSE対応電源ケーブル（AC版のみ）、ACケーブル抜け防止金具、ラックマウントキット、ラックマウント用ネジ、インストレーションガイド、製品保証書、ラインカード取り外しツール、ゴム足4個

■
