ファーストイーサネット対応(1芯/SFP)メディアコンバータ ■LightEdge® Xchange1000シリーズ■
ファーストイーサネット対応(1芯/SFP)メディアコンバータ ■LightEdge® Xchange1000シリーズ■
通常価格
¥79,200
通常価格
セール価格
¥79,200
単価
/
あたり

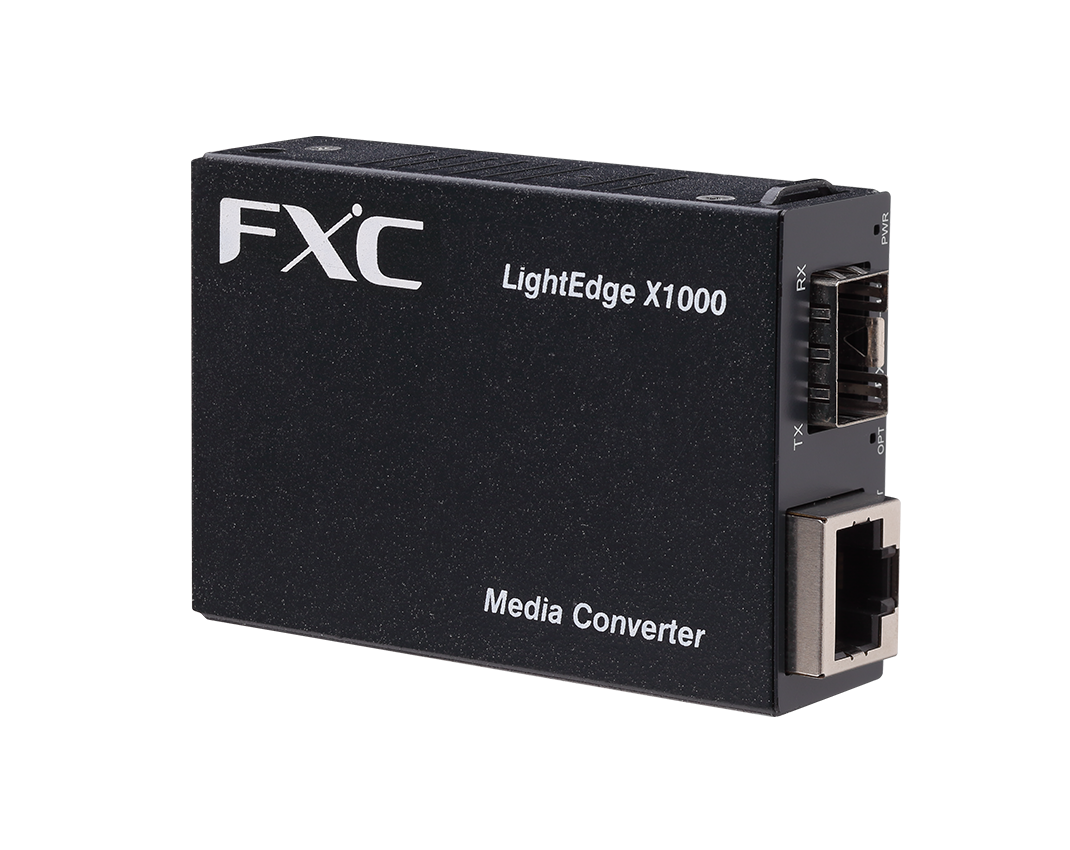

LightEdge® Xchange1000シリーズ
10BASE-T/100BASE-TX to 100BASE-FX メディアコンバータ
10BASE-T/100BASE-TX to 100BASE-FX メディアコンバータ
豊富な機能をDIPスイッチで実現
様々な光ネットワーク構築をサポート
LEX1841シリーズは10BASE-T/100BASE-TXを100BASE-FXに変換するメディアコンバータです。LightEdge® Xchange1000シリーズは、様々な機能をDIPスイッチで変更ができ、スタンドアローンの幅広いネットワークメントに柔軟に対応します。コンパクトを追求し、尚且つ、信頼性と堅牢性の高いメディアコンバータ製品シリーズです。キャリア向けから、スタンドアローンまで、幅広いネットワーク構築に対応します。
-

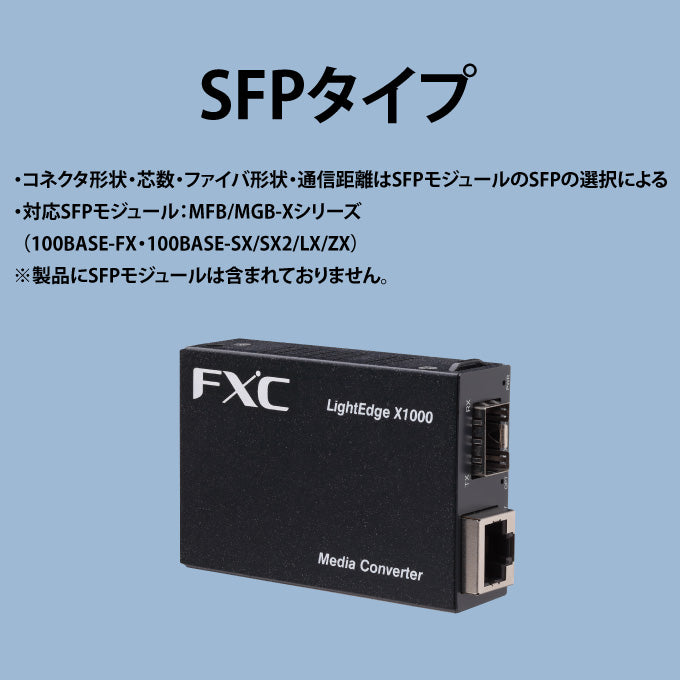

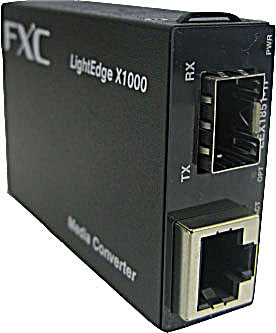

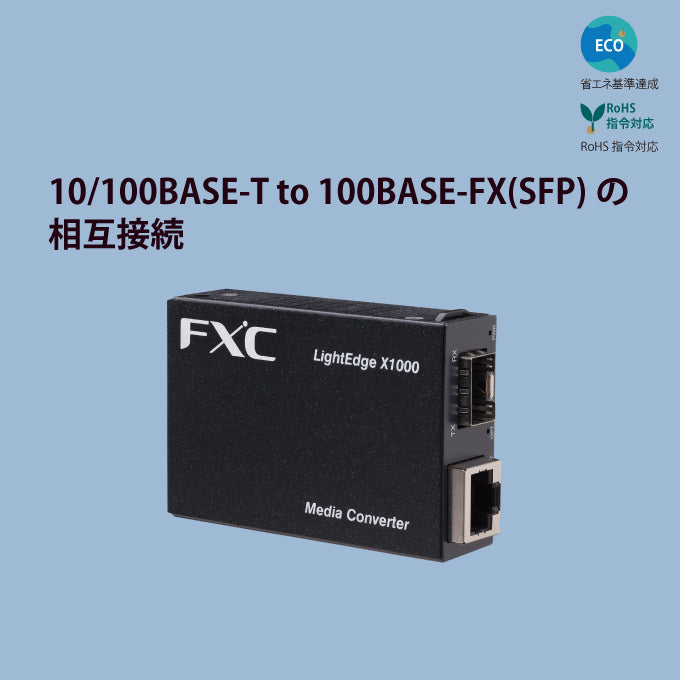

- LEX1841-1F(SFPタイプ)
- RJ45 to SFP メディアコンバータ
-
- LEX1841-20A/20B(1芯タイプ)
- RJ45 to 30KM(SC) メディアコンバータ 1芯双方向(SMF)
-
- LEX1841-40A/40B(1芯タイプ)
- RJ45 to 40KM(SC) メディアコンバータ 1芯双方向(SMF)
-
- LEX1841-60A/60B(1芯タイプ)
- RJ45 to 60KM(SC) メディアコンバータ 1芯双方向(SMF)
特長
- 超コンパクトサイズ(50mm(W)×74mm(D)×20mm(H)突起部含まず)
- 小型光成端箱、配電盤等に取り付け可能です。

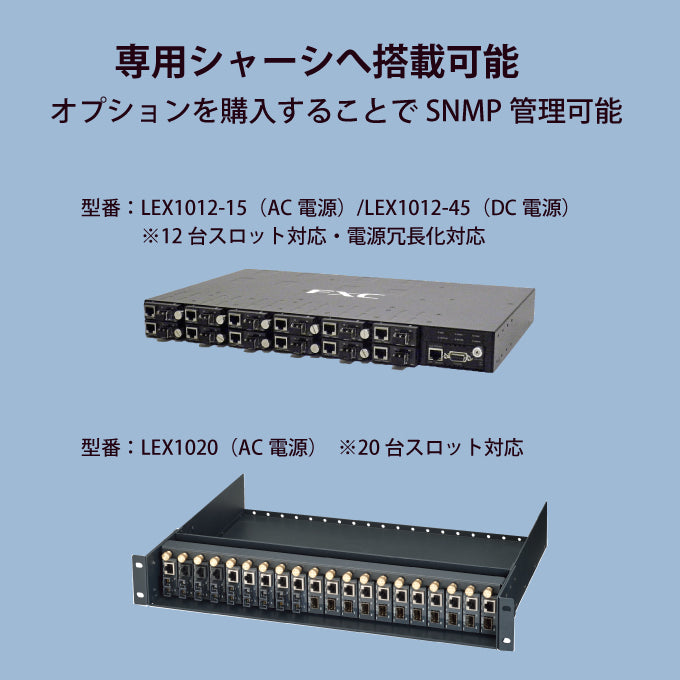

- 12スロットシャーシ(LEX1012)搭載時には、1Uサイズに12台収容可能です。

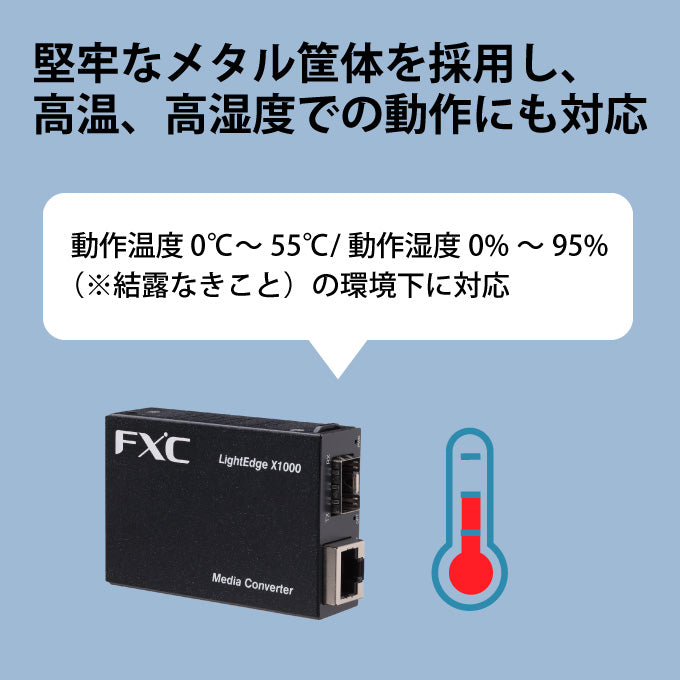

- 動作時温度 0~55℃に対応
- セラミックコンデンサを使用
豊富な機能を搭載
- 10BASE-T/100BASE-TXを100BASE-FXに変換するメディアコンバータ
- RJポートはオートネゴシエーション、MDI/MDI-X自動設定機能を搭載
- DIPスイッチにより、スピード/半二重/全二重/オートネゴシエーションの手動設定が可能
- DIPスイッチにより、AutoMDI/MDI-XまたはForceMDI/MDI-Xを手動設定で選択が可能

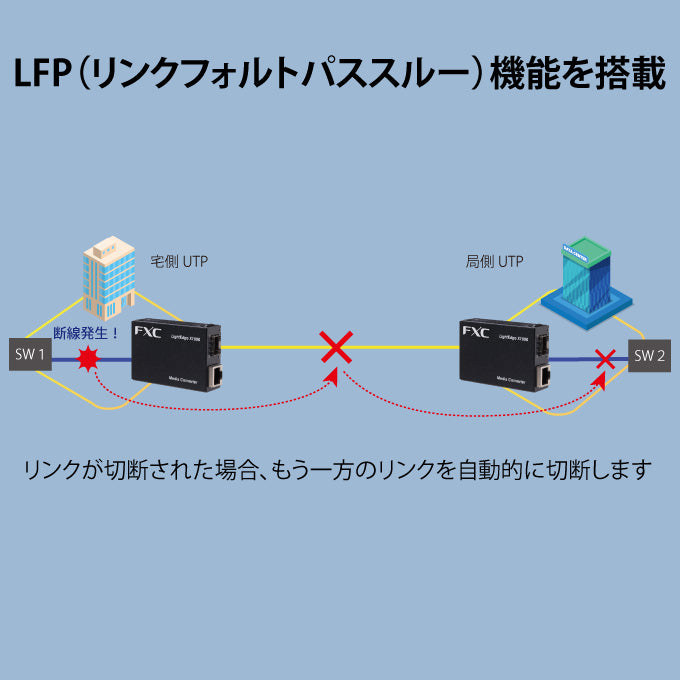

- DIPスイッチにより、LFP(リンクフォルトパススルー)のOFF/ONの手動設定が可能

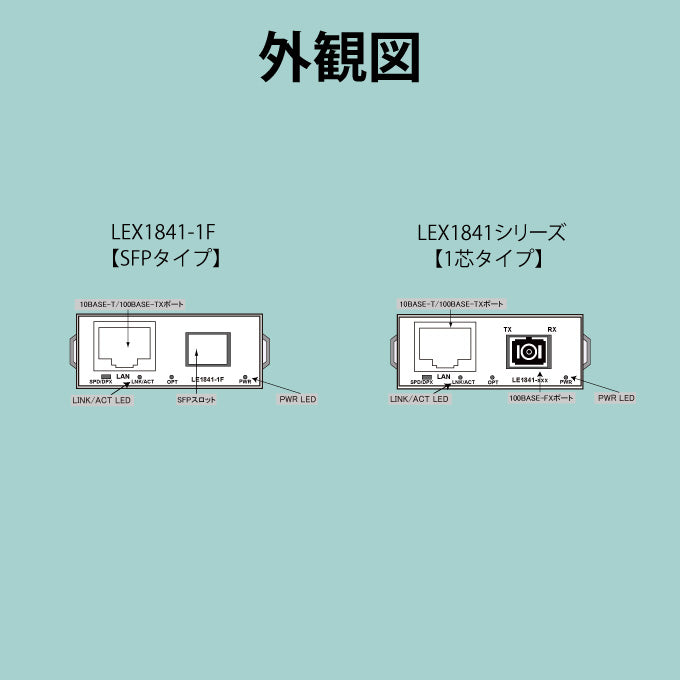

- フロントパネルに各種LED表示
- Advanced ECOモード搭載(DIPスイッチにより、OFF/ON設定可能)
- フラッディングモード搭載(DIPスイッチにより、OFF/ON設定可能)
※有効時はMAC学習しない。 - ジャンボフレーム対応(最大10240バイト)
- EAP/BPDU透過
- 各種取付用の同梱物(マグネット、ゴム足、盤取付用金具、抜け止め結束バンド)
仕様
型番 | LEX1841-20A/20B(1芯タイプ) LEX1841-40A/40B(1芯タイプ) LEX1841-60A/60B(1芯タイプ) |
LEX1841-1F(SFPタイプ) | |
---|---|---|---|
標準規格 | IEEE802.3、IEEE802.3u | ||
データ転送速度 | 10/100Mbps(CSMA/CD) | ||
イーサネットポート | 10BASE-T/100BASE-TX ×1ポート(MDI/MDI-X自動切替) | ||
Duplex: Full/Half Auto Negotiation: 対応(通信速度、Full/Half Duplex 固定設定可) |
|||
ファイバー ポート |
トランシーバ | 100BASE-FX ×1ポート SMF 30km/SCコネクタ1芯(20A/20B) SMF 40km/SCコネクタ1芯(40A/40B) SMF 60km/SCコネクタ1芯(60A/60B) |
100BASE-FX ×1ポート(SFP) |
波長 | 1310nm(20A/40A/60A) 1550nm(20B/40B/60B) |
SFPの選択による | |
出力 | -9~-3dBm(20A/20B) -8~±0dBm(40A/40B) -5~±0dBm(60A/60B) |
SFPの選択による | |
受信感度 | -31~±0dBm(20A/20B) -34~±0dBm(40A/40B) -34~±0dBm(60A/60B) |
SFPの選択による | |
機能 | リンクフォルトパススルー(Default: OFF) | ||
転送方式 | スイッチモード | ||
最大フレームサイズ | 10,240バイト | ||
ACアダプタ 定格入力電圧/周波数 |
AC90~240V 50/60Hz | ||
DC定格入力電圧 | DC5V±5% | ||
最大入力電流 | 2.0A | ||
最大消費電力 | 3.0W | ||
最大発熱量 | 2.58kcal/h | ||
動作時温度/湿度 | 0℃~55℃/0%~95% ※結露なきこと、通気口を塞がないこと |
||
保管時温度/湿度 | -25℃~70℃/0%~95% ※結露なきこと、通気口を塞がないこと |
||
外形寸法 | 50mm(W) ×74mm(D) ×20mm(H) ※突起部含まず |
||
重量 | 最大120g ※ACアダプタ含まず |
||
適合性 | EMI規格 VCCIクラスA | ||
信頼性 | 435,792h(常温25℃) | 605,722h(常温25℃、但しSFPを除く) | |
同梱物 | ACアダプタ(PSE対応)、マニュアル、保証書、マグネット、ゴム足、アダプタコード抜け防止用インシュロックタイ、PD盤取付金具、取付ネジ |
※LEX1841-20AとLEX1841-20B、LEX1841-40AとLEX1841-40B、LEX1841-60AとLEX1841-60B、それぞれ対向でお使いください。
