スタック冗長化で止まらない！大規模基幹を支えるハイエンドL3

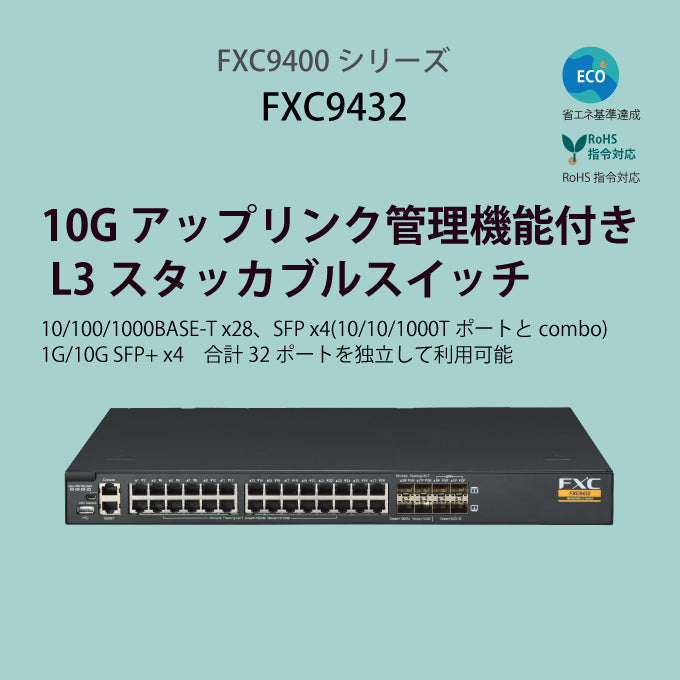

10/100/1000BASE-Tを24ポートとコンボポート（RJ45/SFP）を4ポート、さらに1G/10G SFP+スロットを4枠備えたギガビットL3スタッカブルスイッチです。合計32ポートの豊富なギガビット接続により、多数の社内PCやネットワーク機器のスムーズな集約を実現します。
高速な10G SFP+スロットを標準装備し、上位の基幹サーバーや別フロアへの長距離・大容量光アップリンクを低コストで構築可能。スタッカブル機能（最大8台）に対応し、機器障害時も通信を途切れさせない高い冗長性を確保します。高度なL3ルーティング（OSPF/BGP/RIP）やQoS、厳格なアクセス制御を搭載し、中大規模オフィスや病院・学校などの安定した基幹ネットワーク運用に貢献します。
製品の主な機能・特長
【ギガ32ポート＆10G光拡張】24ポート＋コンボ4ポート＋10G SFP+ 4スロット装備。豊富なギガビット24ポートに加え、コンボ4ポートと高速10G SFP+スロットを4枠標準搭載。ネットワーク端末の多台数集約と基幹への高速アップリンクを同時に実現します。
【高度なL3ルーティング】OSPF/BGP/RIP/スタティックルーティング対応。VLAN間の高速ルーティングや、拠点間・大規模ネットワークの動的ルーティング（OSPF/BGP）に対応。複雑なトラフィックを高度かつスマートに制御します。
【高い可用性を生むスタッカブル】最大8台の物理スタックで止まらないネットワーク。複数台を1台の論理スイッチとして統合運用可能なスタック機能を搭載。帯域の拡張はもちろん、万が一の単一障害時も無瞬断で切り替わる冗長システムを構築できます。
【厳格なセキュリティ＆QoS】802.1X認証・ACL・帯域優先制御対応。音声や動画トラフィックを優先処理するQoS機能に加え、不正端末の接続を防ぐIEEE802.1X認証やアクセス制御（ACL）をサポート。安全で快適な通信環境を維持します。
【柔軟な運用・管理性】CLI/Web GUI/SNMP対応で初期設定・保守を効率化。業界標準のCLIコマンド操作に加え、Webブラウザからの直感的な設定やSNMPによる遠隔監視をサポート。保守作業者の運用負荷と初期コストを大幅にカットします。

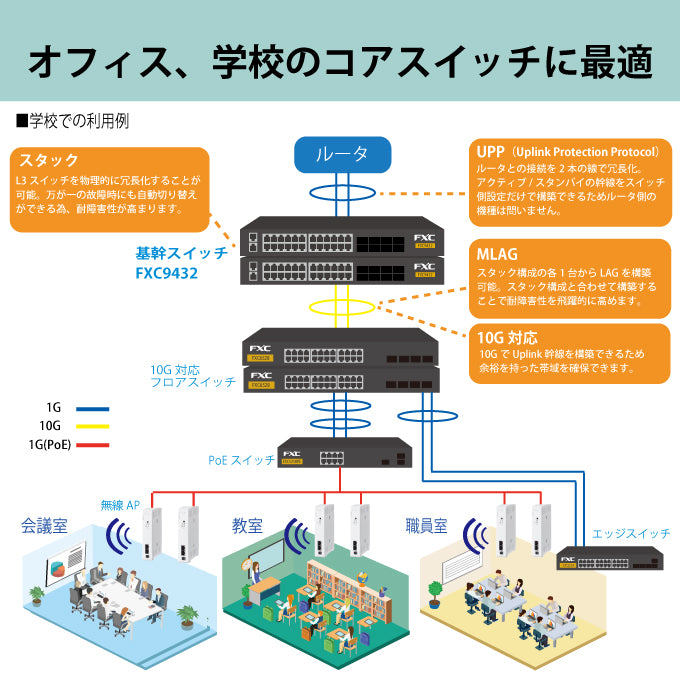

こんな用途・環境におすすめ
社内PCやネットワーク機器を多数集約・統合したい中大規模オフィスで、ポートのギガLAN＋コンボ4ポートの合計32ポートを搭載。増え続ける社内端末を1台で効率的に集約・管理できます。
上位スイッチや基幹サーバーへ10G光回線で高速接続したい環境で、10G SFP+スロットを4枠標準装備。ボトルネックの発生を防ぎ、大容量トラフィックもスムーズに高速転送します。
機器故障によるネットワーク停止（ダウンタイム）を絶対に防ぎたい現場では、物理スタック機能（最大8台）やリング冗長化に対応。万が一の機器障害時も一瞬で系を切り替え、業務の継続性を高めます。
動的ルーティング（OSPF/BGP）や静的ルーティングに対応。高度なACLやIEEE802.1X認証により、セキュリティ性の高いVLAN環境を構築可能。部署間のVLANルーティングやセキュリティ制御を1台で完結できます

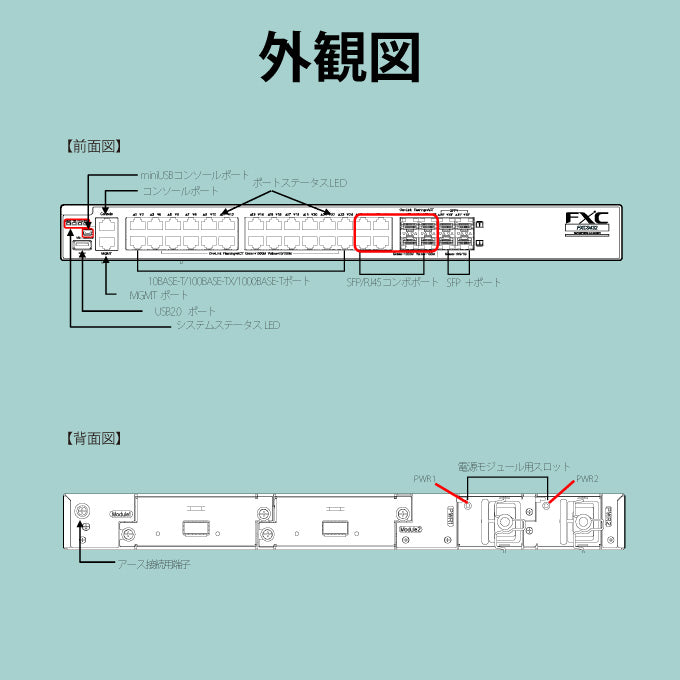

外観図
仕様
| 標準規格 | IEEE802.3ae,IEEE802.3z,IEEE802.3ab,IEEE802.3u, IEEE802.3i,IEEE802.3x,IEEE802.1D,IEEE802.1w,IEEE802.1s, IEEE802.1p,IEEE802.1Q,IEEE802.3ad,IEEE802.1X,IEEE802.3az |
|
|---|---|---|
| データ転送速度 | 10/100/1000Mbps(CSMA/CD) 10Gbps | |
| イーサネットポート | 10/100/1000M RJ45 x 24 , 10/100/1000M RJ45 or 1G SFP コンボポート x 4, 1G/10G SFP(SFP+) x 4 Duplex Full Auto Negotiation 対応 |
|
| 適合ケーブル | 1000BASE-T | Category5e以上(UTPまたはSTP) |
| 100BASE-TX | Category5 以上(UTPまたはSTP) | |
| 10BASE-T | Category3 以上(UTPまたはSTP) | |
| 伝送距離 | 最大100m(UTP) | |
| 機能 | スイッチング転送方式 | ストア＆フォワード方式 |
| 総スループット | 102Mpps(64byte) | |
| 総帯域幅 | 136Gbps | |
| フレームバッファ | 4MB | |
| フラッシュメモリ | Flash: SPI 512MB / RAM: DDRⅡ 1024MB | |
| MACアドレス最大登録数 | 64,000個 | |
| VLAN | VLAN(ID1-4094),IEEE802.1Q Tagging, IEEE802.1Q VLAN Tag Q in Q,GVRP,Port-based VLAN, Private VLAN(アップリンクポート複数作成,Isolated,Community,Multi Grouping),MAC-based VLAN,Subnet-based VLAN, Voice VLAN | |
| VLAN同時登録最大数 | 4094 | |
| ポートトランク(Static/LACP) | 最大8ポート/最大256グループ(変更可能) | |
| マルチキャスト | IGMP v1/ v2/v3, IGMP Snooping v1/ v2/v3,Multicast routing,MVR | |
| スパニング・ツリー | IEEE802.1D STP , IEEE802.1w RSTP ,IEEE802.1s MSTP | |
| トラフィック優先QoS | CoS/IEEE802.1p, DSCP, プライオリティキューイング8段階 | |
| ポート設定 | ポート有効/無効,Auto-MDI/MDIX,Auto-Negotiation,Speed/Duplex/ MDI固定, HOLブロッキング防止, フロー制御 | |
| ジャンボフレームサイズ | 9,216bytes(最大) | |
| 帯域制御 | 64kbps～10,000,000kbps | |
| マネジメント | Webマネジメント、CLI(RJ45, Mini USB)、Telnet、SMTP、SNMP(v1/v2c/v3) 、SNMP over IPv6、RMON、sFlow、LLDP、Syslog(IPv4/v6) | |
| セキュリティ | IEEE802.1x、Dynamic / Guest VLAN、MACベース認証、MACアドレスフィルタリング、ポートセキュリティ、ACL、IPv6 ACL、DHCPスヌーピング、IPv6ソースガード、IPソースガード、ARPインスペクション、ARPスプーフィング、SSH v1/v2、SSHv6、HTTPS、DoSプロテクション、CPUプロテクション | |
| その他 | DHCPサーバ(IPv4/IPv6)、DHCPクライアント、ループ検知/遮断機能、ポートミラーリング、ストームコントロール(Broadcast/Multicast/Unicast)、時刻同期(NTP/SNTP)、ハードウェアスタッキング(最大4台※) ※SFP+使用(ダイレクトアタッチケーブル可)、RIP/RIPng、 OSPF/OSPFv3、ECMP、IS-IS/IS-ISv6、BGP/BGP+4、MPLS、VRF、IPv6 DHCPリレー、Ping IPv4/v6、Traceroute IPv4/v6、ICMPv6、 (※2019年5月中旬以降対応予定：ZTP) |
|
| LED表示 | PWR1/PWR2 | 正常時(緑):点灯、異常時(赤):点灯、電源OFF:消灯 |
| Status | 正常時(緑):点灯、起動中または電源OFF：消灯 | |
| MGMT (マネジメント) | リンク確立時：点灯 、通信中：点滅 10/100Mbps(橙)、1000Ｍbps(緑) |
|
| LINK/ACT | リンク確立時：点灯 、通信中：点滅 Port 1～28: 10/100Mbps(橙)、1000Mbps(緑) Port29～32: 1/10Gbps(緑) |
|
| 電源 | 定格入力電圧/周波数 | AC100-240V、50/60Hz |
| 最大入力電流 | 2A | |
| 最大消費電力 | 40W | |
| 最大発熱量 | 34.4Kcal/h | |
| 省エネ法 | Energy消費効率 | 0.506W/Gbit/s |
| 区分 | A | |
| 最大実効伝送速度 | 68Gbit/s | |
| 省エネ達成率 | 308% | |
| 環境条件 | 動作時温度/湿度 | 0～50℃/10～90% ※結露なきこと |
| 保管時温度/湿度 | -40～70℃/5～90% ※結露なきこと |
|
| 外形寸法 | 440mm(W)×280.5mm(D)×44mm(H) | |
| 重量 | 4.31kg (PSU x 1含む) | |
| 適合性 | EMI規格 | VCCIクラスA |
| 信頼性 | 200,000時間（25℃常温時） 冗長化電源: AC電源 265,505h、 DC電源 4,262,204h |
|
| 環境 | RoHS指令準拠 | |

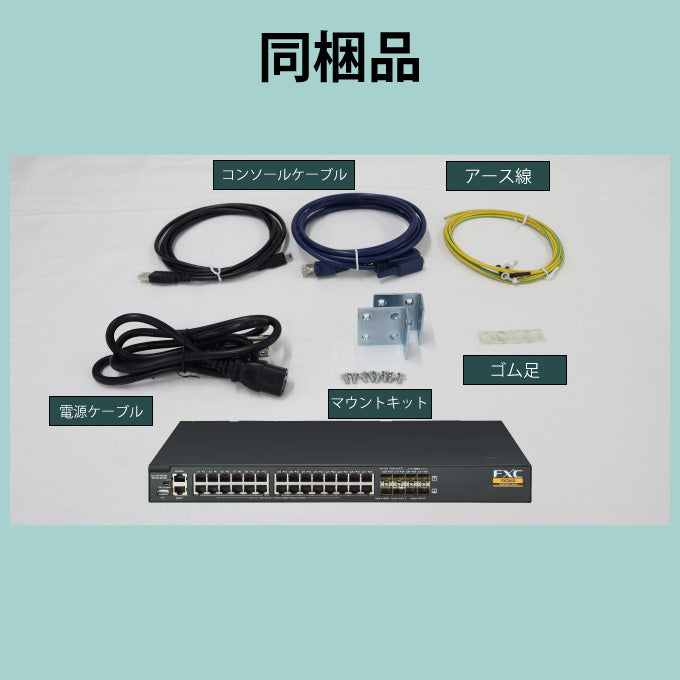

| 同梱物 | AC100V用電源ケーブル1本、コンソールケーブル2本,アース線1本、ラックマウントキット1式, ゴム足4個,、インストレーションガイド&保証書1部 | |
オプション
| モジュール | FXC製SFPモジュール (※)搭載可能なSFPモジュールについては、営業までお問い合わせください。 |
|---|---|
| FXC9432用 ACリダンダント電源ユニット | FXC9432-RPU15 |
| FXC9432用 DCリダンダント電源ユニット | FXC9432-RPU45 |
| 10G SFP+ ダイレクトアタッチ ケーブル(DAC) | FXC9432-10G-CU1M |
| 電源ケーブル抜け防止 |
OPT-CRK02 |
