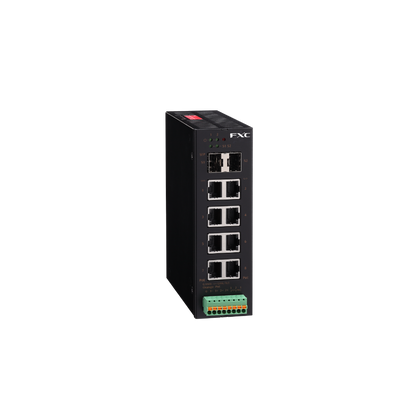

【入荷待ち】産業用ギガビットPoEスイッチ IS1010PE
【入荷待ち】産業用ギガビットPoEスイッチ IS1010PE
通常価格
$895.00
通常価格
$895.00
セール価格
$895.00
単価
あたり
税込。
配送料はチェックアウト時に計算されます。
受取状況を読み込めませんでした
概要
IS1010PEはIEEE802.3af/at/btに準拠するPoEを搭載、設置場所が限定されている限られた環境でも簡単に導入できるように設計された高耐久な産業用イーサネットスイッチです。プラグアンドプレイに対応しなくても設定が非常に少ないため、低コストで最も産業用ネットに必要な機能を使用することができます。
対応SFPモジュールはこちら:1G SFPモジュール
主な機能
- 産業用ファンレス設計
- プラグアンドプレイに対応し、すぐに使用が可能
- IEEE802.3af/at/btに準拠するPoE(Power over Ethernet)を搭載
- 各ポート最大90W(IEEE802.3bt)、合計270Wの電力供給が可能
- 「PoE死活監視」機能により、接続されたPD機器の監視が可能
- PROFINET、EtherNet/IPをはじめとした各種産業用規格に準拠
- ジャンボフレーム(最大9,216bytes)に対応
-
簡易的なQoS(Quality of Services)機能を持ち、無理な制御が可能です
(※)以下のフレームは転送されません。 - 電源冗長化(2系統入力)&アラームリレー通知対応
- RoHS2.0指令に準拠
- PoE++対応

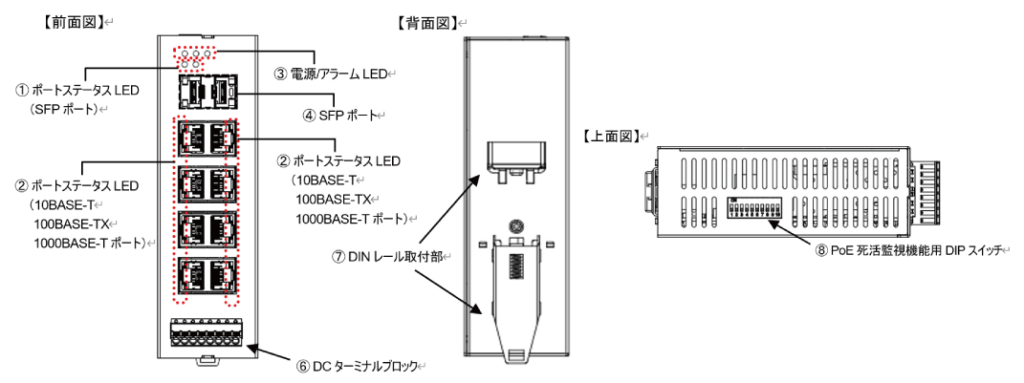

外観図

仕様
| 標準規格 | IEEE802.3z、IEEE802.3ab、IEEE802.3u、IEEE802.3、PROFINET、EthreNet/IP、IEEE802.1p、IEEE802.3az |
|---|---|
| データ転送速度 | 10/100/1000Mbps(CSMA/CD) |
| ケーブルを使用する |
[1000BASE-X] MMF/SMF [1000BASE-T] カテゴリ5e またはそれ以上(UTP/STP) [100BASE-FX] MMF/SMF [100BASE-TX] カテゴリ5またはそれ以上(UTP/STP) [10BASE-T] カテゴリ3またはそれ以上(UTP/STP) |
| スイッチングモード | ストア&フォワード方式 |
| 進行速度 | 10M/100M/1000M |
| ジャンボフレームサイズ | 9,216バイト |
| 総スループット | 22.5Mbps |
| スイッチファブリック | 20Gbps |
| フレームバッファ | 187.5KB |
| MACアドレステーブル |
【学習方式】セルフラーニング 【エージング時間】300秒 【最大登録数】4,000 |
| 省エネ機能 | EEE(省電力イーサネット) |
| PoE機能 |
[給電ポート] ポート1~8(クラスによる電力予約確保) [最大給電能力] 270W [IEEE802.3af(※)] サポート(タイプ1、クラス0-3) [IEEE802.3at(※)] サポート(タイプ2、クラス4) [ IEEE802.3abt(※)] サポート(タイプ3-4、クラス5-8) [給電方法(自動判定)]代替A:1-2(-)/3-6(+)、代替B:4-5(+)/7-8(-) [PoE死活監視] 〇 (※)PoE使用時は、電圧不足によるPD機器ダウンを防止するため54-57V DCでの使用を推奨します。推奨範囲より低い電圧で使用する場合は下記参照の上、 下回らないようにご利用ください。 ~15.4W ・DC52-57V:IEEE802.3at/bt、タイプ2/3、30W/60W ・DC54-57V:IEEE802.3bt 90W |
| LED表示 |
[1 および 2 ランプ] 電源オン 通常:緑点灯/電源オフ:消灯 [警報ランプ] 障害発生中:赤点灯/通常動作:消灯[Link /Act] RJ45ポート上部LED:リンク確立:緑点灯/通信中:緑点トレーナー S1/S2ランプ:リンク未確立:消灯 RJ45ポート下部LED:PD接続中:橙点灯/PD未接続:消灯 |
| ディップスイッチ |
[No1-8] オン:PoE死活監視が有効 オフ:PoE死活監視が無効 [No9] オン:PDリンクアップ開始から5分後にPoE死活監視を開始 オフ:PDリンクアップ開始から10分後にPoE死活監視を開始 [No10]未使用 ※DIPスイッチは、本機器の電源が投入されている場合には反映変更がされません。 |
| 電源 |
[定格入力電圧/周波数] 46-57V DC(ターミナルブロック出力) [アラーム接点] リレー 0.5A @48V DC [最大入力電流(@5V DC)] PoE 無:0.176 A PoE 有:4.99 A [最大消費電力(@57V DC)] PoE無:10.0W PoE有:284 W [最大発熱量(@57V DC)]PoE無:8.60 kcal/h PoE有:244 kcal/h [エネルギー消費効率(@57V DC)]PoE無:1.00 W/Gbit/s PoE有:28.4 W/Gbit/s |
| ターミナルブロック |
[ピン] +/-:動作 [1] +:46-57V DC -:1電源接地 ピン [2] +:46-57V DC -:ピン2電源接地 [端子記号] 接地端子 [リレー出力] 0.5A @48VDC [電線] ・ケーブルはAWG (American Wire Gauge) 18~22を使用するもの ・ケーブルの耐熱温度は75℃以上のものを使用すること・ 銅線のみを使用すること |
| 外形寸法 (W×D×H) (mm) |
【本体のみ】 45.0×125×145 mm 【 マウントキット含む1】 45.0×131×149 mm 【ターミナルブロック含む】 45.0×146×149 mm |
| 重量 |
【ターミナルブロックなし】580g 【 ブロック・マウントキット含む】590g |
| 動作温度 | -40~+75℃ |
| 動作温度(0~+70℃のSFP使用の場合) | 0 ~ +60 ℃ |
| 動作湿度 | 5 ~ 95 %(結露しないこと) |
| 保管温度 | -40 ~ +85 ℃ |
| 保管時の湿度 | 5 ~ 95 %(結露しないこと) |
| 冷却方式 | ファンレス |
| 信頼性(MTBF) |
25℃:4,718,740時間 75℃:384,918時間 |
| 環境適合性 |
[EMI規格] VCCI Class A [RoHS認証] RoHS2.0指令 REACH (No 1907/2006) |

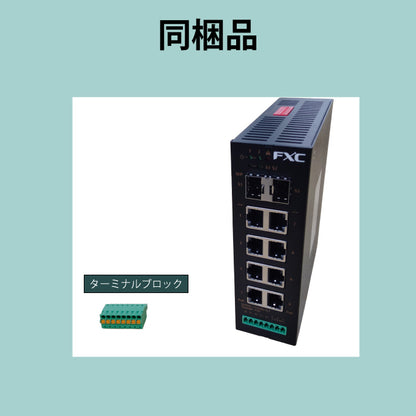

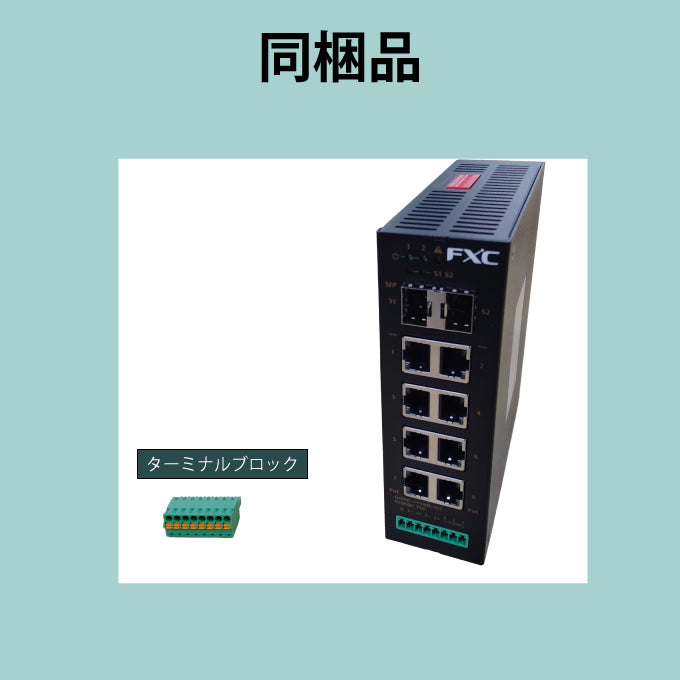

| 同梱物 | インストレーションガイド&x1部、ターミナルブロック1本 |
