全ポートギガ8枠＆Web管理！静音ファンレスのスマートスイッチ
全8ポートに10/100/1000M（ギガビット）RJ45を標準装備した、電源内蔵・ファンレス設計のWebスマートスイッチです。Webブラウザ（Web GUI）からの容易な操作で、VLAN設定やQoS（通信優先制御）、ポートミラーリング、ループ検知・遮断機能をグラフィカルに構築できます。
コンパクトかつ軽量なボディは、デスクサイドの限られたスペースや壁掛け設置に最適です。IEEE802.3az（EEE）省電力技術に対応し、常時運用時のランニングコスト削減とネットワークの安全性を両立します。
製品の主な機能・特長
【全ポートフルギガ対応】10/100/1000M RJ45 ×8ポート装備。全8ポートがギガビットに対応し、大容量トラフィックも遅延なく高速転送。社内PCやネットワーク機器の快適な集約環境を実現します。

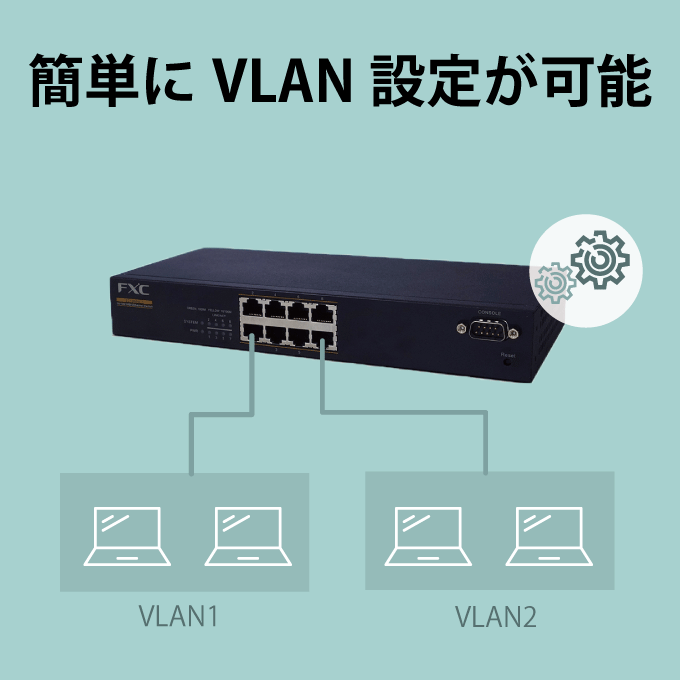

【簡単スマート管理】Web GUI対応でVLAN・QoS・ミラーリングを手軽に設定。複雑なCLIコマンド入力を必要としないWebブラウザ管理画面を採用。VLANによるネットワークの安全分離や、重要通信を優先するQoS設定をグラフィカルに構築可能です。
【ネットワーク障害を防止】ループ検知・遮断機能＆ストームコントロール搭載。誤配線によるネットワークループを検知して該当ポートを自動遮断。ループ障害による全社ネットワークのダウンを未然に回避します。
【完全静音＆省エネ設計】ファンレス構造＆IEEE802.3az（EEE）パワーマネジメント。駆動音のない静音ファンレス設計でオフィス環境にフィット。さらに省電力EEE対応により、常時稼働時のランニングコストを削減します。
【省スペース・軽量筐体】コンパクト設計で自由な設置が可能 小型・軽量で電源内蔵のため、配線周りをスマートに整理できます。付属のゴム足や壁掛け設置により、限られたスペースを有効活用できます。
こんな用途・環境におすすめ
ブラウザから操作できる直感的なWeb GUIに対応。部署間のネットワーク分離やIP電話の音声優先設定を手軽に行えます。専門のコマンド入力なしでVLAN分離や優先制御を行うことができます。
配線の誤接続によるネットワークダウン（ループ障害）を防ぎたい現場で、ループ検知・自動遮断機能を搭載。トラブル発生時はLEDの点滅等で即座に状況を把握でき、迅速な復旧をサポートします。
稼働音が気にならないファンレス＆電源内蔵のコンパクト設計。執務室、会議室、など設置場所を選ばず快適に使用できます。
未使用ポートや通信量に合わせて自動で電力を抑える省電力（EEE）機能に対応し、24時間稼働の電気代を節約できます。オフィスの電力消費量を抑えて低コスト運用を目指せます。

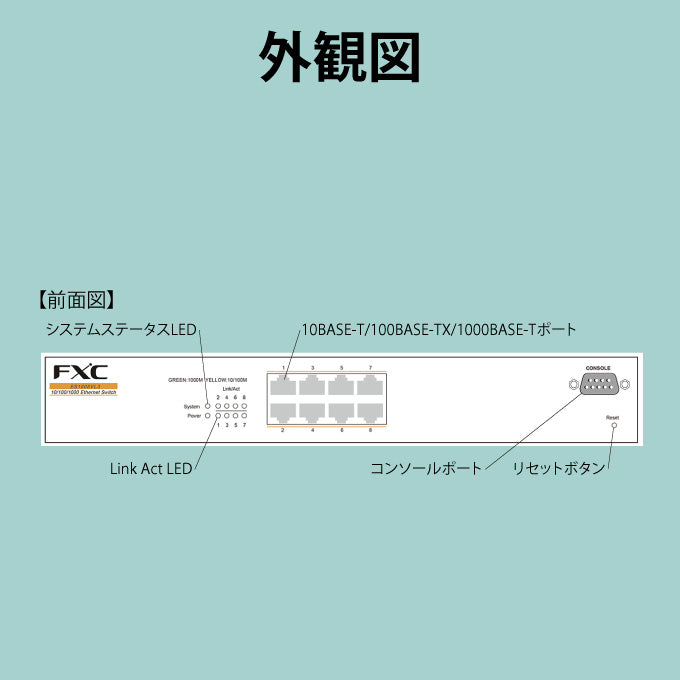

外観図
仕様
| 標準規格 | IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.1D、IEEE802.1w、IEEE802.1p、IEEE802.1Q |
|---|---|
| イーサネットポート | 10BASE-T/100BASE-TX/1000BASE-T ×8ポート |
| データの送受信 | 全二重/半二重 |
| アクセス方式 | CSMA/CD |
| スイッチング転送方式 | Store and forward |
| 適合ケーブル | [10BASE-T] カテゴリ3 以上(UTPまたはSTP) [100BASE-TX] カテゴリ5 以上(UTPまたはSTP) [1000BASE-T] カテゴリ5e 以上(UTPまたはSTP) |
| 伝送距離 | 最大100m |
| コネクタ形状 | RJ-45型 8極コネクタ |
| コンソールポート | [D-sub9ピン] ポートレート：115,200bps,8,1,N |
| リセットボタン | [電源ON時] 本体リセット動作 20秒以上の長押しで初期化(工場出荷設定） |
| 伝送速度(理論値) | [10BASE-T/100BASE-TX/1000BASE-T] 10/100/1000Mbps |
| スイッチング能力(pps) | [10BASE-T/100BASE-TX/1000BASE-T] 14,881/148,810/1,488,100pps |
| 最大フレームサイズ | [ジャンボフレームサイズ] 9,600バイト |
| スループット | 11.9Mpps(64byte) |
| スイッチファブリック | 16Gbps |
| フレームバッファ | [容量] 512Kbyte |
| アドレステーブル | [MACアドレス最大登録数] 8,192個 |
| 各種機能 | Auto Negotiation(自動認識)、ポート固定設定/フローコントロール、ポートミラーリング機能、802.1Q VLAN、ストームコントロール機能(Broadcast/Multicast/ Flooded Unicast)、帯域制御、ポートトランク、ポートアイソレーション機能(Private-VLAN)QoS(ポートプライオリティ、DSCP、 802.1P)、マルチキャスト(IGMP Snooping v1/v2)、パワーセービング(リンク断時)、ループ検知遮断機能、RSTP/STP |
| LED表示 | [PWR] 電源正常(緑)点灯、電源OFFまたは異常(消灯) [SYSTEM] 正常時(緑)点灯、起動中 消灯 [LINK/ACT] リンク確立時(点灯)、通信中(点滅)、ループ発生中(遅 点滅)、10/100Mbps(橙)、1000Mbps(緑) |
| 電源 | [定格入力電圧/周波数] AC100-240V、50/60Hz [最大消費電力] 6.5W [最大発熱量] 5.4kcal/h |
| 省エネ法 | [Energy 消費効率] 0.78W/Gbit/s [最大実効伝送速度] 8Gbit/s [省エネ達成率] 111% |
| 冷却方式 | [FANLESS] 自然空冷 |
| 環境条件 | [動作時温度/湿度] 0℃～50℃/10%～90% ※結露なきこと [保管時温度/湿度] -40℃～70℃/10%～90% ※結露なきこと |
| 外形寸法 | 250mm(W) ×117mm(D) ×37mm(H) |
| 重量 | 0.91kg |
| 適合性 | EMI規格 VCCIクラスA |
| 信頼性 | MTBF 207,232時間 (25℃常温時) |
| 環境 | RoHS指令準拠 |

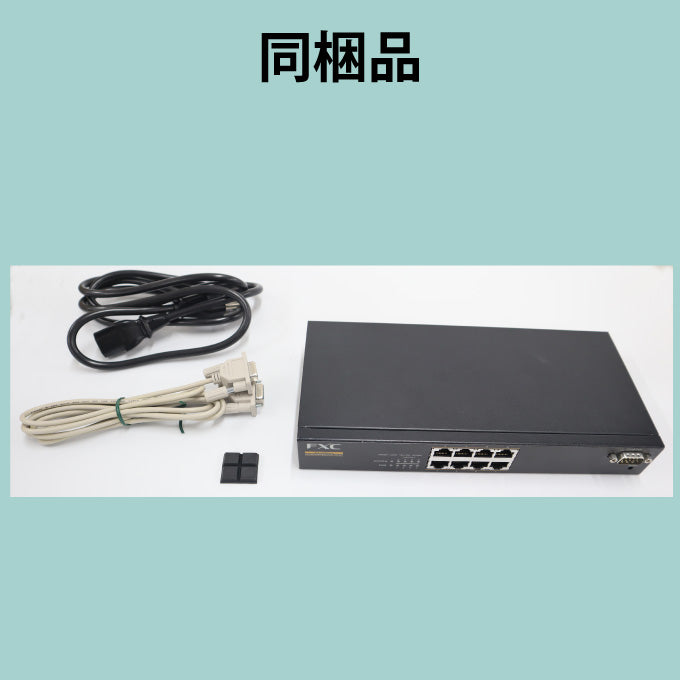

| 同梱物 | インストレーションガイド＆保証書 1部、AC100V用電源ケーブル1本、コンソールケーブル1本 |
